ISW臥式管道離心泵產品概述:
ISW管道泵是泉達制造生產的一款直連離心式管道泵,因此較IS離心泵而言無聯軸器,解決了聯軸器易松動等缺點。性能更加可靠,使用壽命更加長久,并嚴格按照國際標準ISO2858和最新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。ISW臥式管道離心泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型管道泵基礎上派生出熱水泵、高溫泵、化工泵、油泵等,是目前國家標準定型推廣產品。
臥式離心泵由于效率高、結構簡單等諸多優點,臥式管道離心泵被廣泛地應用于工農業生產及生活中,以輸送清水、泥漿、酸、堿、鹽溶液以及液態有機物等物料。

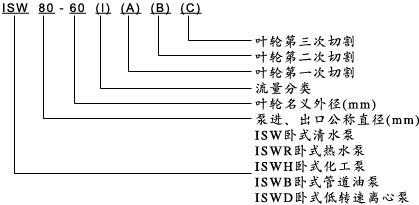

ISW臥式管道離心泵型號意義:
ISW臥式管道離心泵工作條件:
1、 吸入壓力≤1.0Mpa,或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃,相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm.
注:如使用介質為帶有細小顆粒,請在訂貨時說明,以便采用耐磨式機械密封。
ISW臥式管道離心泵產品用途:
1、ISW型臥式管道離心泵供輸送清水及物理化學性質類似于清水的其它液體之用,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套,使用溫度t≤80℃。
2、ISWR臥式熱水管道泵廣泛適用于:冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統,iswr型使用溫度t≤120℃。
3、ISWH臥式不銹鋼管道離心泵,供輸送不含固體顆粒,具有腐蝕性、粘度類似于水的液體,適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門,使用溫度為-20℃~+120℃。
4、ISWB防爆臥式管道離心泵供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體,被輸送介質溫度為-20~ +120℃。
ISW臥式管道離心泵產品特點:
1、運行平穩:泵軸的絕對同心度葉輪優異的動靜平衡,保證平穩運行,絕無振動。
2、滴水不漏:不同材質的硬質合金密封,保證了不同介質輸送均無泄漏。
3、噪音低:兩個低噪音軸承下的水泵,運轉平穩,除電機微弱聲響,基本無噪聲。
4、故障率低:結構簡單合理,關鍵部分采用國際一流品質配套,整機無故障工作時間大大提高。
5、維修方便:更換密封、軸承、簡易方便。
6、占地更省:出口可向左、向右、向上三個方向,便于管道布置安裝,節省空間。
ISW臥式管道離心泵結構圖:
|
1
|
底座
|
2
|
放水孔
|
3
|
泵體
|
4
|
葉輪
|
5
|
取壓孔
|
6
|
機械密封
|
7
|
擋水圈
|
8
|
端蓋
|
9
|
電機
|
10
|
軸
|

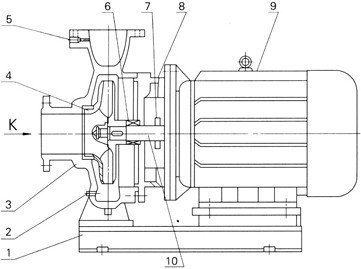

結構見圖:該機組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心式,泵體和泵蓋兩部份是從葉輪背面處剖分的,即為后開門結構形式。大多數泵的葉輪前、后均設有密封環,并在葉輪后蓋板上設有平衡孔,以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入,出口為垂直向上布置。泵和電機同軸,電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機直聯,安裝時無需校正,具有共同底座,并用JG型隔振器進行隔振。
ISWD低轉速臥式管道離心泵附件尺寸
隔振器安裝尺寸 SD型隔振墊0.5基本尺寸
ISWD低轉速臥式管道離心泵安裝方式
1.剛性安裝
11KW以上時,隔振器與基礎可鉆膨脹螺栓相聯。說明:7.5KW以下水泵可配隔振墊直接安裝在基礎上。
2.柔性安裝

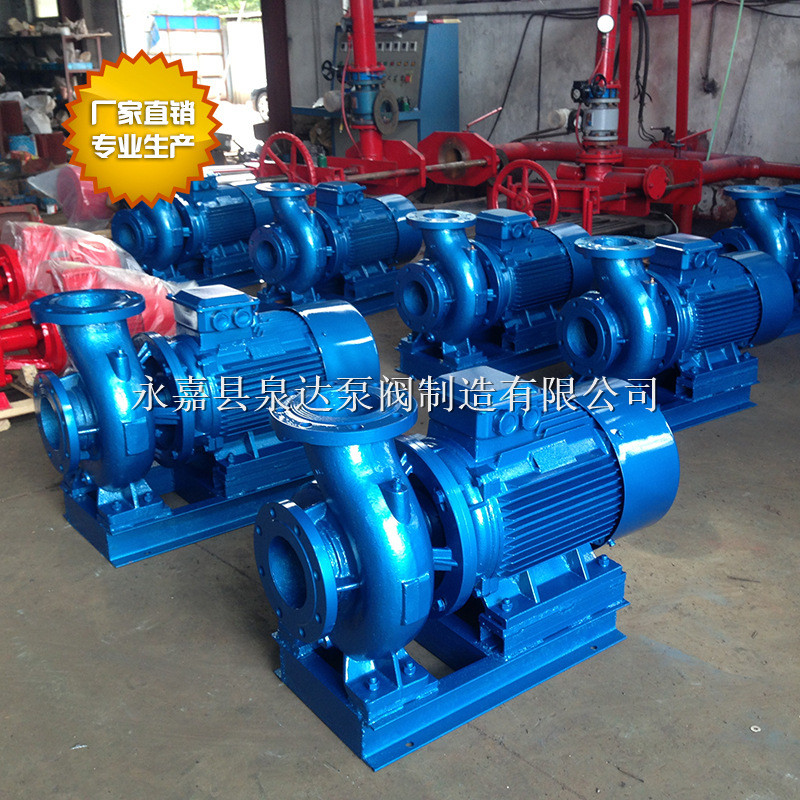

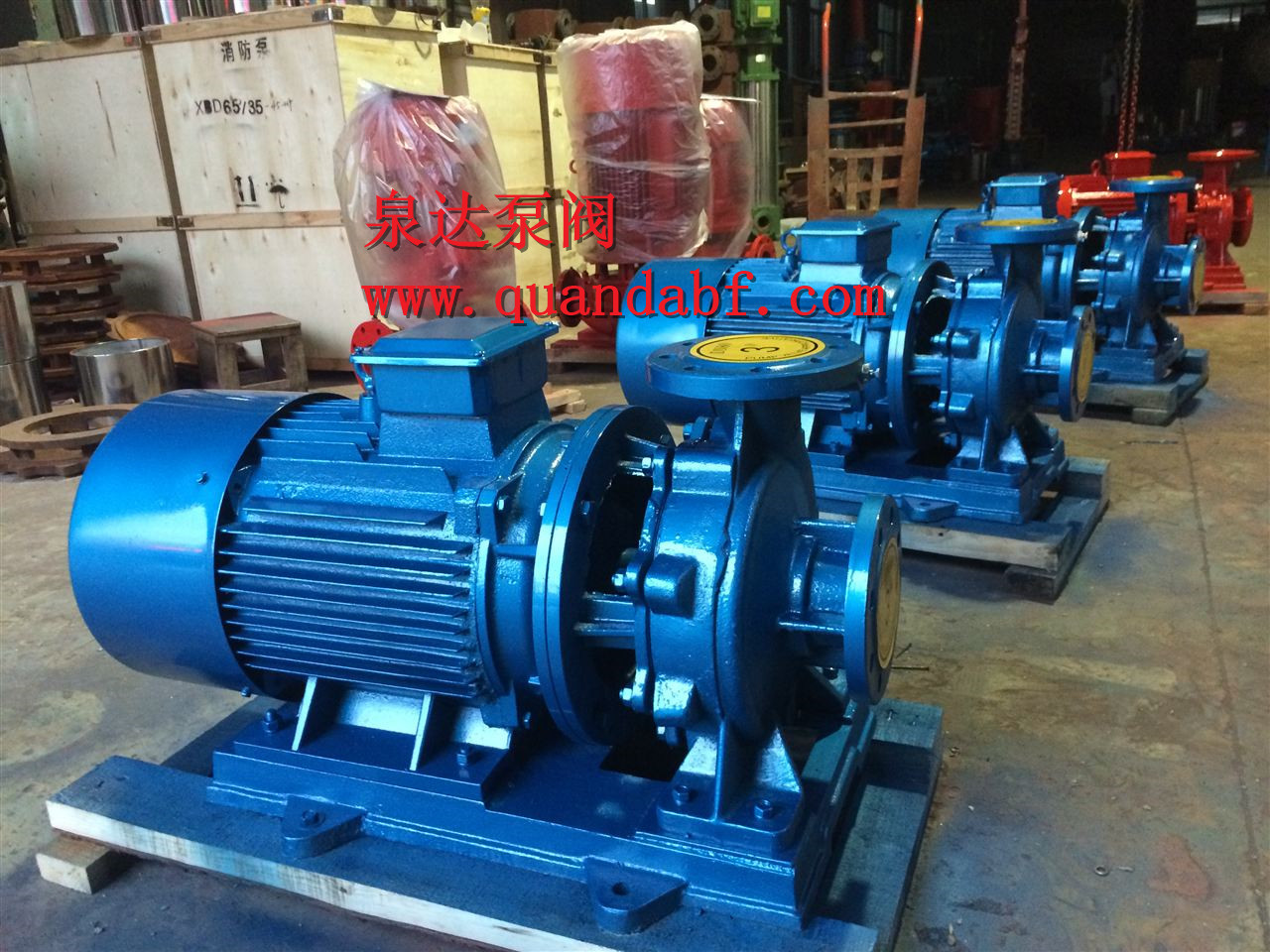

實物圖:
ISW臥式管道離心泵性能參數:
(以下參數只是部分參數更詳細參數可以向我們索取)
ISW、ISWR、ISWH、ISWB型臥式管道離心泵性能參數(高轉速2900r/min):
型號
|
流量
(m3/h)
|
揚程
(m)
|
電機功率
(kw)
|
轉速
(r/min)
|
效率
(%)
|
汽蝕余量
(m)
|
25-125
|
4
|
20
|
0.75
|
2900
|
36
|
2.3
|
25-125A
|
3.6
|
16
|
0.55
|
2900
|
35
|
2.3
|
25-160
|
4
|
32
|
1.5
|
2900
|
32
|
2.3
|
25-160A
|
3.7
|
28
|
1.1
|
2900
|
31
|
2.3
|
32-100
|
4.5
|
12.5
|
0.55
|
2900
|
56
|
2.3
|
32-100(I)
|
6.3
|
12.5
|
1.1
|
2900
|
54
|
2.0
|
32-125
|
4.5
|
20
|
0.75
|
2900
|
45
|
2.3
|
32-125(I)
|
6.3
|
20
|
1.1
|
2900
|
43
|
2.3
|
32-125A
|
4.0
|
16
|
0.55
|
2900
|
43
|
2.3
|
32-160
|
4.5
|
32
|
1.1
|
2900
|
44
|
2.3
|
32-160A
|
4.5
|
25
|
1.1
|
2900
|
42
|
2.3
|
32-160(I)
|
6.3
|
32
|
2.2
|
2900
|
42
|
2.3
|
32-200
|
4.5
|
50
|
3
|
2900
|
45
|
2.3
|
32-200A
|
4
|
40
|
2.2
|
2900
|
40
|
2.3
|
32-200(I)
|
6.3
|
50
|
4
|
2900
|
33
|
2.0
|
40-100
|
6.3
|
12.5
|
0.55
|
2900
|
54
|
2.3
|
40-100A
|
5.6
|
10
|
0.37
|
2900
|
52
|
2.3
|
40-125
|
6.3
|
20
|
1.1
|
2900
|
46
|
2.3
|
40-125A
|
5.6
|
16
|
0.75
|
2900
|
45
|
2.3
|
40-160
|
6.3
|
32
|
2.2
|
2900
|
40
|
2.3
|
40-160A
|
5.9
|
28
|
1.5
|
2900
|
39
|
2.3
|
40-160B
|
5.2
|
24
|
1.1
|
2900
|
38
|
2.3
|
40-200
|
6.3
|
50
|
4
|
2900
|
33
|
2.3
|
40-200A
|
5.9
|
44
|
3
|
2900
|
31
|
2.3
|
40-200B
|
5.5
|
38
|
2.2
|
2900
|
29
|
2.3
|
40-250
|
6.3
|
80
|
7.5
|
2900
|
28
|
2.3
|
40-250A
|
5.9
|
70
|
5.5
|
2900
|
28
|
2.3
|
40-250B
|
5.5
|
60
|
4
|
2900
|
27
|
2.3
|
40-100(I)
|
12.5
|
12.5
|
1.1
|
2900
|
62
|
2.3
|
40-125(I)
|
12.5
|
20
|
1.5
|
2900
|
60
|
2.3
|
40-125(I)A
|
11.2
|
17.2
|
1.1
|
2900
|
58
|
2.3
|
40-160(I)
|
12.5
|
32
|
3
|
2900
|
52
|
2.3
|
40-160(I)A
|
11.7
|
28
|
2.2
|
2900
|
51
|
2.3
|
40-160(I)B
|
10.5
|
22.5
|
1.5
|
2900
|
50
|
2.3
|
40-200(I)
|
12.5
|
50
|
5.5
|
2900
|
46
|
2.3
|
40-200(I)A
|
11.7
|
40
|
4
|
2900
|
45
|
2.3
|
40-200(I)B
|
10.5
|
35
|
3
|
2900
|
44
|
2.3
|
40-250(I)
|
12.5
|
80
|
11
|
2900
|
38
|
2.3
|
40-250(I)A
|
11.7
|
70
|
7.5
|
2900
|
38
|
2.3
|
40-250(I)B
|
10.8
|
60
|
7.5
|
2900
|
37
|
2.3
|
50-100
|
12.5
|
12.5
|
1.1
|
2900
|
62
|
2.3
|
50-125
|
12.5
|
20
|
1.5
|
2900
|
58
|
2.3
|
50-125A
|
11.2
|
17.2
|
1.1
|
2900
|
57
|
2.3
|
50-160
|
12.5
|
32
|
3
|
2900
|
52
|
2.3
|
50-160A
|
11.7
|
28
|
2.2
|
2900
|
51
|
2.3
|
50-160B
|
10.5
|
22.5
|
1.5
|
2900
|
50
|
2.3
|
50-200
|
12.5
|
50
|
5.5
|
2900
|
46
|
2.3
|
50-200A
|
11.7
|
44.5
|
4
|
2900
|
45
|
2.3
|
50-200B
|
10.5
|
35
|
3
|
2900
|
44
|
2.3
|
50-250
|
12.5
|
80
|
11
|
2900
|
38
|
2.3
|
50-250A |
11.7
|
70
|
7.5
|
2900
|
38
|
2.3
|
50-250B |
10.8
|
60
|
7.5
|
2900
|
37
|
2.3
|
50-100(I) |
25
|
12.5
|
1.5
|
2900
|
69
|
2.5
|
50-100(I)A |
22.4
|
10
|
1.1
|
2900
|
67
|
2.5
|
50-125(I) |
25
|
20
|
3
|
2900
|
68
|
2.5
|
50-125(I)A |
22.4
|
16
|
2.2
|
2900
|
66
|
2.5
|
50-160(I) |
25
|
32
|
4
|
2900
|
63
|
2.5
|
50-160(I)A |
23.4
|
28
|
4
|
2900
|
62
|
2.5
|
50-160(I)B |
21.6
|
24
|
3
|
2900
|
58
|
2.5
|
50-200(I) |
25
|
50
|
7.5
|
2900
|
58
|
2.5
|
50-200(I)A |
23.4
|
44
|
7.5
|
2900
|
57
|
2.5
|
50-200(I)B |
21.6
|
37
|
5.5
|
2900
|
55
|
2.5
|
50-250(I) |
25
|
80
|
15
|
2900
|
50
|
2.5
|
50-250(I)A |
23.4
|
70
|
11
|
2900
|
50
|
2.5
|
50-250(I)B |
21.6
|
60
|
11
|
2900
|
49
|
2.5
|
50-315(I) |
25
|
125
|
30
|
2900
|
40
|
2.5
|
50-315(I)A |
23.4
|
110
|
22
|
2900
|
40
|
2.5
|
50-315(I)B |
21.6
|
93
|
18.5
|
2900
|
39
|
2.5
|
65-100 |
25
|
12.5
|
1.5
|
2900
|
69
|
2.5
|
65-100A |
22.4
|
10
|
1.1
|
2900
|
67
|
2.5
|
65-125 |
25
|
20
|
3
|
2900
|
68
|
2.5
|
65-125A |
22.4
|
16
|
2.2
|
2900
|
66
|
2.5
|
65-160 |
25
|
32
|
4
|
2900
|
63
|
2.5
|
65-160A |
23.4
|
28
|
4
|
2900
|
62
|
2.5
|
65-160B |
21.6
|
24
|
3
|
2900
|
58
|
2.5
|
65-200 |
25
|
50
|
7.5
|
2900
|
58
|
2.5
|
65-200A |
23.4
|
44
|
7.5
|
2900
|
57
|
2.5
|
65-200B |
21.6
|
37
|
5.5
|
2900
|
55
|
2.5
|
65-250 |
25
|
80
|
15
|
2900
|
50
|
2.5
|
65-250A |
23.4
|
70
|
11
|
2900
|
50
|
2.5
|
65-250B |
21.6
|
60
|
11
|
2900
|
49
|
2.5
|
65-315 |
25
|
125
|
30
|
2900
|
40
|
2.5
|
65-315A |
23.4
|
110
|
22
|
2900
|
40
|
2.5
|
65-315B |
21.6
|
93
|
18.5
|
2900
|
39
|
2.5
|
65-100(I) |
50
|
12.5
|
3
|
2900
|
73
|
3.0
|
65-100(I)A |
44.8
|
10
|
2.2
|
2900
|
72
|
3.0
|
65-125(I) |
50
|
20
|
5.5
|
2900
|
72.5
|
3.0
|
65-125(I)A |
44.8
|
16
|
4
|
2900
|
71
|
3.0
|
65-160(I) |
50
|
32
|
7.5
|
2900
|
71
|
3.0
|
65-160(I)A |
46.8
|
28
|
7.5
|
2900
|
70
|
3.0
|
65-160(I)B |
43.2
|
24
|
5.5
|
2900
|
69
|
3.0
|
65-200(I) |
50
|
50
|
15
|
2900
|
67
|
3.0
|
65-200(I)A |
46.8
|
44
|
11
|
2900
|
66
|
3.0
|
65-200(I)B |
43
|
37
|
7.5
|
2900
|
65
|
3.0
|
65-250(I) |
50
|
80
|
22
|
2900
|
59
|
3.0
|
65-250(I)A |
46.8
|
70
|
18.5
|
2900
|
59
|
3.0
|
65-250(I)B |
43
|
60
|
15
|
2900
|
58
|
3.0
|
65-315(I) |
50
|
125
|
37
|
2900
|
54
|
3.0
|
65-315(I)A |
45.8
|
105
|
30
|
2900
|
54
|
3.0
|
65-315(I)B |
43
|
93
|
30
|
2900
|
53
|
3.0
|
80-100 |
50
|
12.5
|
3
|
2900
|
73
|
3.0
|
80-100A |
44.8
|
10
|
2.2
|
2900
|
72
|
3.0
|
80-125 |
50
|
20
|
5.5
|
2900
|
72.5
|
3.0
|
80-125A |
44.8
|
16
|
4
|
2900
|
71
|
3.0
|
80-160 |
50
|
32
|
7.5
|
2900
|
71
|
3.0
|
80-160A |
46.8
|
28
|
7.5
|
2900
|
70
|
3.0
|
80-160B |
43.2
|
24
|
5.5
|
2900
|
69
|
3.0
|
80-200 |
50
|
50
|
15
|
2900
|
67
|
3.0
|
80-200A |
46.8
|
44
|
11
|
2900
|
66
|
3.0
|
80-200B |
43
|
37
|
7.5
|
2900
|
65
|
3.0
|
80-250 |
50
|
80
|
22
|
2900
|
59
|
3.0
|
80-250A |
46.8
|
70
|
18.5
|
2900
|
59
|
3.0
|
80-250B |
43
|
60
|
15
|
2900
|
58
|
3.0
|
80-315 |
50
|
125
|
37
|
2900
|
54
|
3.0
|
80-315A |
45.8
|
105
|
30
|
2900
|
54
|
3.0
|
80-315B |
43
|
93
|
30
|
2900
|
53
|
3.0
|
80-315C |
41
|
85
|
22
|
2900
|
51
|
3.0
|
80-350 |
50
|
150
|
55
|
2900
|
66
|
3.0
|
80-350A |
44
|
142
|
45
|
2900
|
65
|
3.0
|
80-350B |
40
|
135
|
37
|
2900
|
63
|
3.0
|
80-100(I) |
100
|
12.5
|
5.5
|
2900
|
76
|
4.5
|
80-100(I)A |
89
|
10
|
4
|
2900
|
74
|
4.5
|
80-125(I) |
100
|
20
|
11
|
2900
|
76
|
4.5
|
80-125(I)A |
89
|
16
|
7.5
|
2900
|
74
|
4.5
|
80-160(I) |
100
|
32
|
15
|
2900
|
76
|
4.5
|
80-160(I)A |
93.5
|
28
|
11
|
2900
|
74
|
4.5
|
80-160(I)B |
86.4
|
24
|
11
|
2900
|
72
|
4.5
|
80-200(I) |
100
|
50
|
22
|
2900
|
74
|
4.0
|
80-200(I)A |
93.5
|
44
|
18.5
|
2900
|
73
|
4.0
|
80-200(I)B |
86.4
|
37
|
15
|
2900
|
71
|
4.0
|
80-250(I) |
100
|
80
|
37
|
2900
|
69
|
4.0
|
80-250(I)A |
93.5
|
70
|
30
|
2900
|
68
|
4.0
|
80-250(I)B |
86.4
|
60
|
30
|
2900
|
66
|
4.0
|
80-315(I) |
100
|
125
|
75
|
2900
|
66
|
4.0
|
80-315(I)A |
93.5
|
110
|
55
|
2900
|
66
|
4.0
|
80-315(I)B |
86.4
|
93
|
45
|
2900
|
65
|
4.0
|
80-315(I)C |
82
|
85
|
37
|
2900
|
63
|
4.0
|
100-100 |
100
|
12.5
|
5.5
|
2900
|
76
|
4.5
|
100-100A |
89
|
10
|
4
|
2900
|
74
|
4.5
|
100-125 |
100
|
20
|
11
|
2900
|
76
|
4.5
|
100-125A |
89
|
16
|
7.5
|
2900
|
74
|
4.5
|
100-160 |
100
|
32
|
15
|
2900
|
76
|
4.5
|
100-160A |
93.5
|
28
|
11
|
2900
|
74
|
4.5
|
100-160B |
86.4
|
24
|
11
|
2900
|
72
|
4.5
|
100-200 |
100
|
50
|
22
|
2900
|
74
|
4.0
|
100-200A |
93.5
|
44
|
18.5
|
2900
|
73
|
4.0
|
100-200B |
86.4
|
37
|
15
|
2900
|
71
|
4.0
|
100-250 |
100
|
80
|
37
|
2900
|
69
|
4.0
|
100-250A |
93.5
|
70
|
30
|
2900
|
68
|
4.0
|
100-250B |
86.4
|
60
|
30
|
2900
|
66
|
4.0
|
100-315 |
100
|
125
|
75
|
2900
|
66
|
4.0
|
100-315A |
93.5
|
110
|
55
|
2900
|
66
|
4.0
|
100-315B |
86.4
|
93
|
45
|
2900
|
65
|
4.0
|
100-100(I) |
160
|
12.5
|
11
|
2900
|
73
|
4.5
|
100-125(I) |
160
|
20
|
15
|
2900
|
74
|
4.5
|
100-125(I)A
|
143
|
16
|
11
|
2900
|
72
|
4.5
|
100-160(I)
|
160
|
32
|
22
|
2900
|
79
|
5.6
|
100-160(I)A
|
150
|
28
|
18.5
|
2900
|
76
|
5.0
|
100-200(I)
|
160
|
50
|
37
|
2900
|
79
|
5.2
|
100-200(I)A
|
150
|
45
|
30
|
2900
|
74
|
4.5
|
100-200(I)B
|
138
|
40
|
22
|
2900
|
72
|
4.5
|
100-250(I)
|
160
|
80
|
55
|
2900
|
77
|
4.8
|
100-250(I)A
|
140
|
70
|
45
|
2900
|
72
|
4.5
|
100-250(I)B
|
100
|
65
|
37
|
2900
|
70
|
4.5
|
100-350
|
100
|
150
|
90
|
2900
|
57
|
4.0
|
100-350A
|
87
|
142
|
75
|
2900
|
75
|
4.0
|
100-350B
|
82
|
135
|
55
|
2900
|
75
|
4.0
|
125-100
|
160
|
12.5
|
11
|
2900
|
82
|
4.0
|
125-100A
|
143
|
10
|
7.5
|
2900
|
77
|
4.0
|
125-125
|
160
|
20
|
15
|
2900
|
80
|
4.0
|
125-125A
|
143
|
16
|
11
|
2900
|
77
|
4.0
|
125-160
|
200
|
32
|
30
|
2900
|
78
|
4.0
|
125-160A
|
187
|
28
|
22
|
2900
|
76
|
4.0
|
125-160B
|
180
|
24.5
|
18.5
|
2900
|
73
|
4.0
|
125-200
|
200
|
50
|
45
|
2900
|
77
|
5.5
|
125-200A
|
187
|
44
|
37
|
2900
|
76
|
5.5
|
125-200B
|
172
|
37
|
30
|
2900
|
75
|
5.5
|
125-250
|
200
|
80
|
75
|
2900
|
75
|
5.0
|
125-250A
|
187
|
70
|
55
|
2900
|
74
|
5.5
|
125-250B
|
172
|
60
|
45
|
2900
|
73
|
5.5
|
125-315
|
200
|
125
|
110
|
2900
|
70
|
5.0
|
125-315A
|
187
|
110
|
90
|
2900
|
70
|
5.0
|
125-315B
|
172
|
93
|
75
|
2900
|
69
|
5.0
|
125-315C
|
160
|
78
|
55
|
2900
|
67
|
5.0
|
150-125
|
160
|
20
|
11
|
2900
|
76
|
4.0
|
150-125A
|
150
|
16
|
7.5
|
2900
|
77
|
4.0
|
150-160
|
160
|
32
|
22
|
2900
|
75
|
4.0
|
150-160A
|
150
|
28
|
18.5
|
2900
|
76
|
4.0
|
150-160B
|
140
|
24
|
15
|
2900
|
73
|
4.0
|
150-200
|
160
|
50
|
37
|
2900
|
77
|
5.5
|
150-200A
|
150
|
44
|
30
|
2900
|
76
|
5.5
|
150-200B
|
140
|
38
|
22
|
2900
|
75
|
5.5
|
150-250
|
200
|
80
|
75
|
2900
|
75
|
5.0
|
150-250A
|
187
|
70
|
55
|
2900
|
74
|
5.5
|
150-250B
|
172
|
60
|
45
|
2900
|
73
|
5.5
|
150-315
|
200
|
125
|
110
|
2900
|
70
|
5.0
|
150-315A
|
187
|
110
|
90
|
2900
|
70
|
5.0
|
150-315B
|
172
|
93
|
75
|
2900
|
69
|
5.0
|
ISW、ISWR、ISWH、ISWB型臥式管道離心泵性能參數
(低轉速1450、970r/min):
型號
|
流量
(m3/h)
|
揚程
(m)
|
電機功率
(kw)
|
轉速
(r/min)
|
40-125(I) |
6.3
|
5
|
0.55
|
1450
|
40-160(I) |
6.3
|
8
|
0.55
|
1450
|
40-160(I)A |
5.5
|
6
|
0.55
|
1450
|
40-200(I) |
6.3
|
12.5
|
0.75
|
1450
|
40-200(I)A |
5.8
|
11
|
0.55
|
1450
|
40-250(I) |
6.3
|
20
|
1.5
|
1450
|
40-250(I)A |
5.8
|
17
|
1.1
|
1450
|
50-125 |
6.3
|
5
|
0.55
|
1450
|
50-160 |
6.3
|
8
|
0.55
|
1450
|
50-160A |
5.5
|
6
|
0.55
|
1450
|
50-200 |
6.3
|
12.5
|
0.75
|
1450
|
50-200A |
5.8
|
11
|
0.55
|
1450
|
50-250 |
6.3
|
20
|
1.5
|
1450
|
50-250A |
5.8
|
17
|
1.1
|
1450
|
50-125(I) |
12.5
|
5
|
0.55
|
1450
|
50-160(I) |
12.5
|
8
|
0.75
|
1450
|
50-160(I)A |
11
|
6
|
0.55
|
1450
|
50-200(I) |
12.5
|
12.5
|
1.1
|
1450
|
50-200(I)A |
11.2
|
10
|
0.75
|
1450
|
50-250(I) |
12.5
|
20
|
2.2
|
1450
|
50-250(I)A |
11.7
|
17.5
|
1.5
|
1450
|
50-250(I)B |
10
|
13
|
1.1
|
1450
|
50-315(I) |
12.5
|
32
|
4
|
1450
|
50-315(I)A |
11.7
|
28
|
3
|
1450
|
50-315(I)B |
10
|
21
|
3
|
1450
|
65-125 |
12.5
|
5
|
0.55
|
1450
|
65-160 |
12.5
|
8
|
0.75
|
1450
|
65-160A |
11
|
6
|
0.55
|
1450
|
65-200 |
12.5
|
12.5
|
1.1
|
1450
|
65-200A |
11.2
|
10
|
0.75
|
1450
|
65-250 |
12.5
|
20
|
2.2
|
1450
|
65-250A |
11.7
|
17.5
|
1.5
|
1450
|
65-250B |
10
|
13
|
1.1
|
1450
|
65-315 |
12.5
|
32
|
4
|
1450
|
65-315A |
11.7
|
28
|
3
|
1450
|
65-315B |
10
|
21
|
3
|
1450
|
65-125(I) |
25
|
5
|
0.75
|
1450
|
65-160(I) |
25
|
8
|
1.5
|
1450
|
65-160(I)A |
22
|
6
|
1.1
|
1450
|
65-200(I) |
25
|
12.5
|
2.2
|
1450
|
65-200(I)A |
23.3
|
11
|
1.5
|
1450
|
65-250(I) |
25
|
20
|
3
|
1450
|
65-250(I)A |
22.2
|
15.8
|
2.2
|
1450
|
65-250(I)B |
20
|
12.8
|
1.54
|
1450
|
65-315(I) |
25
|
32
|
5.5
|
1450
|
65-315(I)A |
22.5
|
26
|
4
|
1450
|
65-315(I)B |
20
|
21
|
3
|
1450
|
80-125 |
25
|
5
|
0.75
|
1450
|
80-160 |
25
|
8
|
1.5
|
1450
|
80-160A |
22
|
6
|
1.1
|
1450
|
80-200 |
25
|
12.5
|
2.2
|
1450
|
80-200A |
23.3
|
11
|
1.5
|
1450
|
80-250 |
25
|
20
|
3
|
1450
|
80-250A
|
22.2
|
15.8
|
2.2
|
1450
|
80-250B
|
20
|
12.8
|
1.5
|
1450
|
80-315
|
25
|
32
|
5.5
|
1450
|
80-315A
|
22.5
|
26
|
4
|
1450
|
80-315B
|
20
|
21
|
3
|
1450
|
80-125(I)
|
50
|
5
|
1.5
|
1450
|
80-160(I)
|
50
|
8
|
2.2
|
1450
|
80-160(I)A
|
44.7
|
6
|
1.5
|
1450
|
80-160(I)B |
43.2
|
5.8
|
1.5
|
1450
|
80-200(I) |
50
|
12.5
|
4
|
1450
|
80-200(I)A |
44.7
|
10
|
3
|
1450
|
80-250(I) |
50
|
20
|
5.5
|
1450
|
80-250(I)A |
46
|
17
|
4
|
1450
|
80-250(I)B |
40.5
|
13
|
3
|
1450
|
80-315(I) |
50
|
32
|
11
|
1450
|
80-315(I)A |
46
|
27.9
|
7.5
|
1450
|
80-315(I)B |
40.5
|
21
|
5.5
|
1450
|
100-125 |
50
|
5
|
1.5
|
1450
|
100-160 |
50
|
8
|
2.2
|
1450
|
100-160A |
46
|
6
|
1.5
|
1450
|
100-200 |
50
|
12.5
|
4
|
1450
|
100-200A |
44.7
|
10
|
3
|
1450
|
100-250 |
50
|
20
|
5.5
|
1450
|
100-250A |
46
|
17
|
4
|
1450
|
100-250B |
40.5
|
13
|
3
|
1450
|
100-315 |
50
|
32
|
11
|
1450
|
100-315A |
46
|
27.9
|
7.5
|
1450
|
100-315B |
40.5
|
21
|
5.5
|
1450
|
100-125(I) |
80
|
5
|
2.2
|
1450
|
100-160(I) |
80
|
8
|
3
|
1450
|
100-160(I)A |
72
|
6.5
|
2.2
|
1450
|
100-200(I) |
80
|
12.5
|
5.5
|
1450
|
100-200(I)A |
72
|
10
|
4
|
1450
|
100-250(I) |
80
|
20
|
11
|
1450
|
100-250(I)A |
75
|
17.5
|
7.5
|
1450
|
100-250(I)B |
69
|
15
|
5.5
|
1450
|
100-315(I) |
80
|
32
|
15
|
1450
|
100-315(I)A |
75
|
27.5
|
11
|
1450
|
100-315(I)B |
70
|
24
|
11
|
1450
|
100-400(I) |
80
|
50
|
22
|
1450
|
100-400(I)A |
75
|
44
|
18.5
|
1450
|
100-400(I)B |
70
|
38
|
15
|
1450
|
125-125 |
100
|
5
|
2.2
|
1450
|
125-160 |
100
|
8
|
4
|
1450
|
125-160A |
87
|
6
|
4
|
1450
|
125-200 |
100
|
12.5
|
7.5
|
1450
|
125-200A |
89
|
10
|
5.5
|
1450
|
125-250 |
100
|
220
|
11
|
1450
|
125-250A |
93.5
|
17.5
|
7.5
|
1450
|
125-250B |
87
|
15
|
7.5
|
1450
|
125-315 |
100
|
32
|
15
|
1450
|
125-315A |
91
|
27
|
11
|
1450
|
125-315B |
87
|
24
|
11
|
1450
|
125-400 |
100
|
50
|
30
|
1450
|
125-400A |
94
|
44
|
22
|
1450
|
125-400B |
87
|
37.5
|
18.5
|
1450
|
125-200(I) |
160
|
12.5
|
11
|
1450
|
125-200(I)A |
143
|
10
|
7.5
|
1450
|
125-250(I) |
160
|
20
|
15
|
1450
|
125-250(I)A |
147
|
17
|
11
|
1450
|
125-250(I)B |
134
|
14
|
7.5
|
1450
|
125-315(I) |
160
|
32
|
22
|
1450
|
125-315(I)A |
150
|
28
|
18.5
|
1450
|
125-315(I)B |
138
|
24
|
15
|
1450
|
125-400(I) |
160
|
50
|
37
|
1450
|
125-400(I)A |
150
|
44
|
30
|
1450
|
125-400(I)B |
138
|
38
|
30
|
1450
|
150-200 |
160
|
12.5
|
11
|
1450
|
150-200A |
143
|
10
|
7.5
|
1450
|
150-250 |
160
|
20
|
15
|
1450
|
150-250A |
147
|
17
|
11
|
1450
|
150-250B |
134
|
14
|
7.5
|
1450
|
150-315 |
160
|
32
|
22
|
1450
|
150-315A |
150
|
28
|
18.5
|
1450
|
150-315B |
138
|
24
|
15
|
1450
|
150-400 |
160
|
50
|
37
|
1450
|
150-400A |
150
|
44
|
30
|
1450
|
150-400B |
138
|
38
|
30
|
1450
|
150-200(I) |
200
|
12.5
|
15
|
1450
|
150-200(I)A |
179
|
10
|
11
|
1450
|
150-250(I) |
200
|
20
|
18.5
|
1450
|
150-250(I)A |
187
|
17.5
|
15
|
1450
|
150-250(I)B |
173
|
14
|
11
|
1450
|
150-315(I) |
200
|
32
|
30
|
1450
|
150-315(I)A |
187
|
28
|
22
|
1450
|
150-315(I)B |
173
|
24
|
18.5
|
1450
|
150-400(I) |
200
|
50
|
45
|
1450
|
150-400(I)A |
187
|
44
|
37
|
1450
|
150-400(I)B |
173
|
37.5
|
30
|
1450
|
200-200 |
200
|
12.5
|
15
|
1450
|
200-200A |
179
|
10
|
11
|
1450
|
200-250 |
200
|
20
|
18.5
|
1450
|
200-250A |
187
|
17.5
|
15
|
1450
|
200-250B |
173
|
14
|
11
|
1450
|
200-315 |
200
|
32
|
30
|
1450
|
200-315A |
187
|
28
|
22
|
1450
|
200-315B |
173
|
24
|
18.5
|
1450
|
200-400 |
200
|
50
|
45
|
1450
|
200-400A |
187
|
44
|
37
|
1450
|
200-400B |
173
|
37.5
|
30
|
1450
|
200-200(I) |
400
|
12.5
|
22
|
1450
|
200-200(I)A |
358
|
10
|
18.5
|
1450
|
200-250(I) |
400
|
20
|
30
|
1450
|
200-250(I)A |
358
|
16
|
22
|
1450
|
200-250(I)B |
322
|
13
|
18.5
|
1450
|
200-315(I) |
400
|
32
|
55
|
1450
|
200-315(I)A |
374
|
28
|
45
|
1450
|
200-315(I)B |
346
|
24
|
37
|
1450
|
200-400(I) |
400
|
50
|
90
|
1450
|
200-400(I)A |
374
|
44
|
75
|
1450
|
200-400(I)B |
347
|
38
|
55
|
1450
|
200-400(I)C |
320
|
32
|
45
|
1450
|
250-250 |
550
|
20
|
45
|
1450
|
250-250A |
490
|
16
|
37
|
1450
|
250-315 |
550
|
32
|
75
|
1450
|
250-315A |
515
|
28
|
55
|
1450
|
250-315B |
476
|
24
|
45
|
1450
|
250-400 |
550
|
50
|
110
|
1450
|
250-400A |
515
|
44
|
90
|
1450
|
250-400B |
476
|
37.5
|
75
|
1450
|
300-400 |
720
|
50
|
132
|
1450
|
300-400A |
662
|
44
|
110
|
1450
|
300-400B |
609
|
38
|
90
|
1450
|
300-400C |
561
|
33
|
75
|
1450
|
300-460 |
720
|
65
|
200
|
1450
|
300-460A |
662
|
55
|
160
|
1450
|
300-460B |
609
|
45
|
110
|
1450
|
300-460C |
561
|
38
|
90
|
1450
|
300-510 |
720
|
80
|
250
|
1450
|
300-510A |
662
|
70.5
|
200
|
1450
|
300-510B |
609
|
62
|
160
|
1450
|
300-510C |
561
|
54.5
|
132
|
1450
|
300-235 |
720
|
18
|
55
|
970
|
300-235A |
657
|
15
|
45
|
970
|
300-300 |
720
|
28
|
75
|
970
|
300-300A |
666
|
24
|
75
|
970
|
300-300B |
623
|
21
|
55
|
970
|
300-380 |
720
|
44
|
132
|
970
|
300-380A |
666
|
38
|
110
|
970
|
300-380B |
623
|
33
|
90
|
970
|
350-250 |
800
|
20
|
75
|
970
|
350-250A |
715
|
16
|
55
|
970
|
350-315 |
800
|
32
|
90
|
970
|
350-315A |
748
|
28
|
75
|
970
|
350-315B |
692
|
24
|
75
|
970
|
350-400 |
800
|
50
|
160
|
970
|
350-400A |
750
|
44
|
132
|
970
|
350-400B |
697
|
38
|
110
|
970
|
400-400 |
1080
|
12.5
|
55
|
970
|
400-400A |
966
|
10
|
45
|
970
|
400-500 |
1080
|
20
|
90
|
970
|
400-500A |
966
|
17
|
75
|
970
|
400-500B |
935
|
15
|
55
|
970
|
400-625 |
1080
|
32
|
132
|
970
|
400-625A |
996
|
27
|
110
|
970
|
400-625B |
935
|
24
|
90
|
970
|
500-400 |
1200
|
12.5
|
75
|
970
|
500-400A |
1073
|
10
|
55
|
970
|
500-500 |
1200
|
20
|
110
|
970
|
500-500A |
1106
|
17
|
90
|
970
|
500-500B |
1040
|
15
|
75
|
970
|
500-625 |
1200
|
32
|
160
|
970
|
500-625A |
1106
|
27
|
132
|
970
|
500-625B |
1040
|
24
|
110
|
970
|
注:以上參數只是部分性能參數如沒有選到合適的型號參數可以向我們索取
ISW臥式管道離心泵安裝尺寸
ISW型臥式管道離心泵(曲線圖譜)
ISW型臥式管道離心泵維修與保養:
故障現象 |
故障原因 |
排除方法 |
1、水泵不出水 |
a、進出口閥門未打開,進出管路堵塞,流道葉輪堵塞。
b、電機運行方向不對,電機缺相轉速很慢。
c、吸入管漏氣。
d、泵沒灌滿液體,泵腔內有空氣。
e、進口供水不足,吸程過高,底閥漏水。
f、管路阻力過大,泵選型不當。 |
a、檢查,去除堵塞物。
b、調整電機方向,緊固電機接線。
c、擰緊各密封面,排除漏氣。
d、灌滿液體并打開排氣閥,排盡空氣。
e、停機,檢查、調整(并網自來水管或帶吸程使用易出現此現象)。
f、減少管路彎道,重新選泵。 |
2、水泵流量不足 |
a、先按1.原因檢查。
b、管道、泵流道葉輪部分堵塞,水垢陳積,閥門開度不足。
c、電壓偏低。
d、葉輪磨損。 |
a、先按1.排除。
b、去除堵塞物,重新調整閥門開度。
c、穩壓。
d、更換葉輪。 |
3、功率過大 |
a、超過額定流量使用。
b、吸程過高。
c、泵軸承磨損。 |
a、調節流量,關小出口閥門。
b、降低。
c、更換軸承。 |
4、雜音振動 |
a、管路支撐不穩。
b、液體混有氣體。
c、產生汽蝕。
d、軸承損壞。
e、電機超載發熱運行。 |
a、穩固管路。
b、提高吸入壓力排氣。
c、降低真空度。
d、更換軸承。
e、調整按5。 |
5、電機發熱 |
a、流量過大,超載運行。
b、碰擦。
c、電機軸承損壞。
d、電壓不足。 |
a、關小出口閥。
b、檢查排除。
c、更換軸承。
d、穩壓。 |
6、水泵漏水 |
a、機械密封磨損。
b、泵體有砂孔或破裂。
c、密封面不平整。
d、安裝螺栓松懈。 |
a、更換。
b、焊補或更換。
c、修整。
d、緊固。
|
ISW型臥式管道離心泵啟動、運轉與停車:
(一)起動、運轉:
1、用手撥轉電機風葉,葉輪應無卡磨現象,轉動靈活。
2、用手盤動泵以使潤滑液進入機械密封端面。
3、灌水排氣,打開進口閥,使液體充分進入泵腔內,直至整個管路充滿液體,并保證進口管路的密封性。
4、關閉出口閥,以減少起動電流。
5、接通電源,點起動確定正確運行方向,從電機風葉端看為順時針旋轉。
6、逐步調節出口閥的開度,盡量使泵在額定狀態工作。
7、泵在運轉過程中,如發現噪音或不尋常的聲音時,應立即停車檢查。
8、正常機械密封泄漏應小于3滴/分,檢查電機,軸承處溫升<70℃,超過此值應檢查原因。
(二)停車:
1、 關閉吐出管路閥門。
2、 切斷電源,停止電機運行。
3、 關閉進口閥。
4、 泵長期停用,應放盡泵內液體。
ISW型臥式離心泵特別說明
7.5KW以下的臥式離心泵可配隔震墊直接安裝在基礎上。
7.5KW以上的臥式離心泵,可與澆鑄基礎直接安裝,亦可采用我單位IS聯接板配合隔震器安裝、隔震器的安裝方法同立式離心泵配套的隔震器的尺寸,與ISG系列中相同規格水泵的隔震器尺寸相同。
相關產品:
SGB立式防爆管道泵 IHGB立式不銹鋼防爆管道離心泵 SG管道增壓泵 SGR立式熱水管道泵 ISWR臥式熱水管道泵
GW管道排污泵 ISWH臥式不銹鋼管道離心泵 CDLF不銹鋼立式多級管道泵 SGR熱水管道泵
SGP立式不銹鋼管道泵 YG防爆管道離心泵 ISWB防爆管道離心泵 GDL立式多級管道泵 IHG不銹鋼管道泵 ISG管道離心泵
